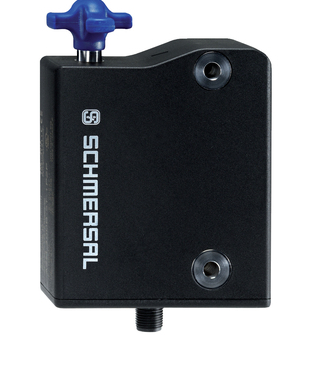

德國施邁賽電磁安全鎖AZM300Z-ST-1P2P

RFID技術的通用編碼

聯接器 M12, 8-芯

通電開鎖

鎖定監控

診斷輸出

衛生設計

防護等級 IP69

適合安裝在型材系統

熱塑外殼

基于需求的防篡改RFID技術

3 不同操作方向

緊湊的設計

3 運行狀態指示燈

適合滑動和鉸鏈門

串連接線

手動解鎖

體數據

標準型

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-3

EN IEC 61508

編碼

通用編碼

編碼等級，依據EN ISO 14119

低

工作原理

RFID

頻段 RFID

125 kHz

發射器輸出 RFID, *植

-6 dBm

外殼材料

玻璃纖維，加強型熱塑塑料

風險持續期，*

200 ms

響應時間, 通過執行機構關閉安全輸出，*

100 ms

響應時間,通過安全輸入關閉安全輸出，*值

1.5 ms

毛重

610 g

體數據 - 產品特性

通電解鎖

是

電磁安全鎖，受監控

是

鎖

是

手動解鎖

是

短路檢測

是

交叉電路檢測

是

串聯連接

是

安全功能

是

整個系統檢測，狀態

是

操動方向數量

3

故障安全數字輸出數量

2

安全評估

標準型

EN ISO 13849-1

EN IEC 61508

安全評估 - 聯鎖

性能水平，*

e

類別

4

PFH值

5.20 x 10?1? /h

PFD值

4.50 x 10??

安全完整性等級 (SIL)，停止 0，適用于以下應用

3

任務時間

20 年

安全評估 - 防護鎖定

性能水平，*

d

類別

2

PFH值

2.00 x 10?? /h

PFD值

1.80 x 10??

安全完整性等級 (SIL)，停止 0，適用于以下應用

2

任務時間

20 年

機械參數

機械壽命，*少

1,000,000 操作

注意（機械壽命）

作為門擋板使用時： ≥ 50.000 次操作（門的質量 ≤ 5 kg，執行速度 ≤ 0.5 m/s）

電磁安全鎖和操動件之間的角度偏差, *

2 °

保持力 FZh 按照 EN ISO 14119

1,150 N

鎖緊力 Fmax, *

1,500 N

鎖定力，可調整的, 位置 1

25 N

鎖定力，可調整的, 位置 2

50 N

固定螺絲類型

2x M6

固定螺釘的緊錮力矩, *低限度

6 Nm

固定螺釘的緊錮力矩, *值

7 Nm

Mechanical data - Switching distances

開關距離,典型

2 mm

肯定開關距離 "ON" Sao

1 mm

肯定閉合距離 "OFF" Sar

20 mm

注意(開關距離)

All switching distances in accordance EN IEC 60947-5-3

機械參數 - 連接技術

傳感器鏈長度，*

200 m

注意 (傳感器鏈長度)

根據輸出電流，電纜長度和電纜截面會改變電壓降

注意 (串聯連接)

設備數量不限，oberserve 外部線路熔斷，*多可連接 31 臺設備。在串行診斷 SD 的情況下，*多可連接 31 臺設備

連接器

連接器M12，8芯，A編碼

機械參數 - 尺寸

傳感器長度

120 mm

傳感器寬度

87.5 mm

傳感器高度

35 mm

環境條件

防護等級

IP66

IP67

IP69

工作環境溫度

+0 ... +60 °C

儲存和運輸溫度

-10 ... +90 °C

*相對濕度

93 %

注（相對濕度）

無冷凝

不結冰

抗振動

10 ... 150 Hz，振幅 .35 mm

耐沖擊

30 g / 11 ms

防護等級

III

*允許安裝海拔高度

3,000 m

環境條件 - 絕緣值

額定絕緣電壓 Ui

32 VDC

額定沖擊耐受電壓 Uimp

0.8 kV

過電壓級別

III

污染等級

3

電氣參數

工作電壓

24 VDC -15 % / +10 % (穩定PELV電源)

空載電源電流 I0, 典型

100 mA

磁鐵接通時的電流消耗，平均值

200 mA

磁鐵接通時的電流消耗, 峰值

350 mA / 200 ms

額定工作電壓

24 VDC

工作電流

800 mA

要求額定短路電流

100 A

外部電線和設備保險絲額定值

2 A gG

準備就緒時間，*

5,000 ms

轉換頻率，*

0.5 Hz

應用類別 DC-12

24 VDC / 0.05 A

電氣保險絲容量，*

2 A

電氣參數 - 線圈控制

, 線圈控制

IN

開關閾值

-3 V … 5 V (Low)

15 V … 30 V (High)

24V時，電流消耗

10 mA

磁鐵閉合時間

100 %

測試脈沖持續時間, *

5 ms

測試脈沖間隔, *低限度

40 ms

分類 ZVEI CB24I，接收器

C0

分類 ZVEI CB24I，信號源

C1

C2

C3

電子參數 - 安全數字輸入

，安全輸入

X1 和 X2

開關閾值

?3 V … 5 V (Low)

15 V … 30 V (High)

24V時，電流消耗

5 mA

測試脈沖持續時間, *

1 ms

測試脈沖間隔, *低限度

100 ms

分類 ZVEI CB24I，接收器

C1

分類 ZVEI CB24I，信號源

C1

C2

C3

電氣參數 - 安全數字輸出

，安全輸出

Y1和Y2

控制元件的設計

短路保護，P型

電壓降 Ud, *電壓降 Ud, *

2 V

泄漏電流 Ir, *植

0.5 mA

電壓，應用類別 DC-12

24 VDC

電流，應用類別 DC-12

0.25 A

電壓，應用類別 DC-13

24 VDC

電流，應用類別 DC-13

0.25 A

測試脈沖間隔,典型

1000 ms

測試脈沖持續時間, *

0.5 ms

分類 ZVEI CB24I，信號源

C2

分類 ZVEI CB24I，接收器

C1

C2

電氣參數 - 診斷輸出

， 診斷輸出

OUT

控制元件的設計

短路保護，P型

電壓降 Ud, *電壓降 Ud, *

2 V

電壓，應用類別 DC-12

24 VDC

電流，應用類別 DC-12

0.05 A

電壓，應用類別 DC-13

24 VDC

電流，應用類別 DC-13

0.05 A

狀態顯示

注 (LED開關狀態顯示)

工作狀態：LED綠色

錯誤 / 功能故障：LED紅色

供電電壓 UB：LED 綠色

引腳分配

PIN 1

A1 電源電壓 UB

PIN 2

X1 安全輸入 1

PIN 3

A2 GND

PIN 4

Y1 安全輸出 1

PIN 5

OUT 監控輸出

PIN 6

X2 安全輸入 2

PIN 7

Y2 安全輸出 2
