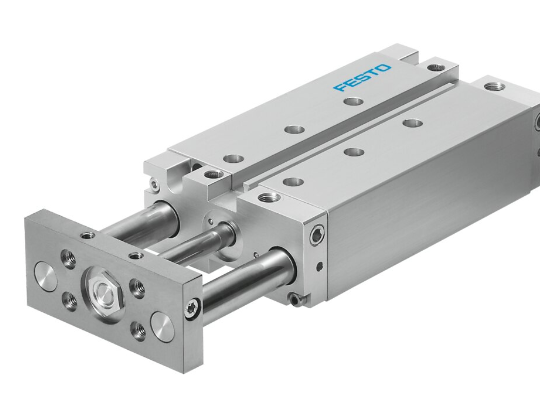

DFM-25-250-B-PPV-A-KF德國費斯托氣缸

技術參數

用作阻擋氣缸

用作阻擋氣缸時，僅可用帶滑

動軸承導軌的導向桿氣缸 DFM-...-GF 。

此外，不得過距離 lmax.

(a 圖紙)

也不得過終端擋塊上的許用

動態沖擊能量。

lmax. = 行程 l + 阻擋支架高度 Llmax. = 50 mm

技術參數

使用壽命計算，用于循環滾珠軸承導軌 KF

導軌的使用壽命取決于負載。為大致給出導軌的使用壽命，以下圖表

圖繪出了負載比較系數fv 與使用壽命比率q的關系。

這些數值僅為理論值。對于比較系數fv 大于1.5的情況，您必須咨詢

Festo 本地。

負載比較系數fv 與使用壽命比率q的關系

實例: 通過使用壽命比率q可以確定使用壽命所受的影響，即與規

定參考使用壽命的偏差：

假設:

參考使用壽命 = 10000 km

所需使用壽命 = 3000 km

q = 3000 km = 0.3 10000 km??

圖表給出的負載比較系數 fv 為1.5。這意味著，許用負載*可達150%。

訂貨型號

LBN-20-25

型號：DSBC-40-70-PPVA-20L

型號：FNC-40

型號：DSBC-100-370-PPVA-N3

MUC-25

氣缸   DGC-25-900-KF-PPV-A

進出口配GRLA單向節流閥GRLA-1/8-QS-6-D

配SMT-8M-A-NS-24V-E-0,3-M8D  "

SNCB-100

SGS-M20*1.5

EGC-80-1400-BS-10P-KF-0H-ML-GP

型號：EMMT-AS-60-M-LS-RM

CMMT-AS-C2-3A-MP-S1

EAMM-U-70-S48-60P-96

NEBM-M23G15-EH-5-Q7N-R3LEG14

型號：ADNGF-20-30-P-A

型號：ADNGF-20-45-P-A

型號：DHTG-65-4-A-L

NSTL-40

型號：DFM-25-250-B-PPV-A-KF

DFM-25-250-B-PPV-A-KF德國費斯托氣缸
