三維柔性焊接平臺，通常也稱為“三維柔性焊接工裝系統”或“模塊化焊接平臺”，是一種由標準化、模塊化的孔系網格鑄鐵平臺和多種功能化夾具元件組成的可重復使用、可快速重構的工裝系統。

它解決了傳統專用焊接工裝設計制造成本高、周期長、存儲占地大、適應性單一的痛點。

二、核和心構成

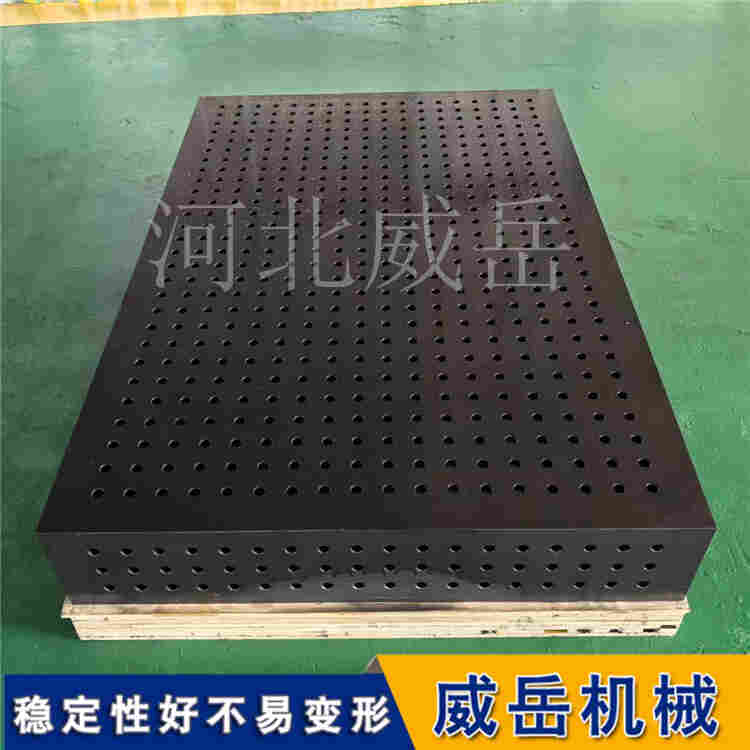

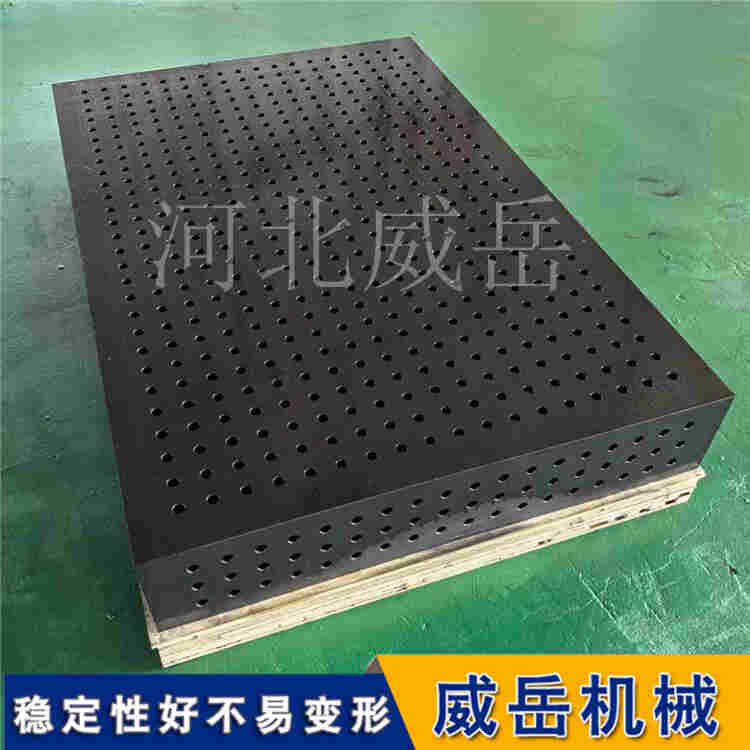

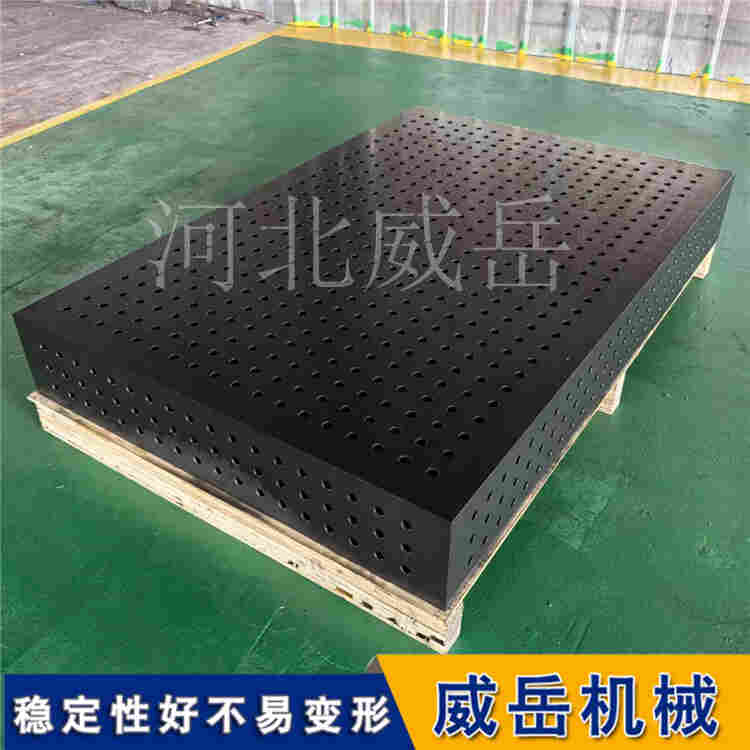

基礎平臺

材質：高強度灰鑄鐵（HT250/300）或球墨鑄鐵。確保高強度、高剛性、耐磨性和減振性。

結構：工作面為精和密加工的網格狀分布的標準孔（系列孔，如D28系列：孔徑Φ28，間距100mm；或U型槽系列）。平臺側面也分布有連接孔。

規格：有不同尺寸的標準平臺，可通過定和位銷和螺栓進行無縫拼接，擴展成大型工作區域。

功能模塊（核和心）

定和位元件：平面定和位塊、V型塊、定和位銷、擋塊等，用于確定工件的基本位置。

夾緊元件：快速壓緊器、螺旋夾緊器、肘節夾緊器、磁力夾緊器等，用于將工件牢固地固定在定和位位置。

連接元件：各種規格的螺栓、螺母、墊片、定和位銷等。

支撐與調整元件：高度可調支撐腳、角度調節器、支撐桿等，用于支撐工件或構成復雜空間結構。

專用附件：為特定行業（如機器人焊接）設計的轉臺、翻轉機、伸縮臂等。

三、核和心特點與優勢

相當高的柔性（靈活性）

快速重構：同一個平臺，通過調整功能模塊的排列組合，可在幾分鐘到幾小時內完成新產品的工裝配置，無需制造新的專用工裝。

一裝多用：一套系統可適應多品種、小批量、變批次產品的生產需求。

高精度與穩定性

平臺平面度高，孔系定和位精度高（通常±0.05mm以內），確保了工裝整體的累積誤差小。

鑄鐵材料剛性好，抗震，能有效保證焊接件的尺寸精度和形位公差。

顯著的成本效益

初期投資雖高于單一專用工裝，但長期看總成本低。

節省時間：縮短工裝準備周期達80%以上，加快新產品試制和上市速度。

節省空間：一套系統替代數十套專用工裝，相當大減少倉儲面積。

可重復使用：產品換代后，工裝系統可完全拆解重組，繼續用于新產品，無浪費。

提升焊接質量與安全性

提供穩定、精和確的定和位與夾緊，減少焊接變形和誤差。

便于實現比較佳焊接位置（平焊），提高焊縫質量。

模塊化設計使工裝本身更規整，減少安全隱和患。

促進標準化與數字化

工裝設計過程可模塊化、參數化，易于建立三維數字化工裝庫。

與CAD/CAM/PLM系統集成，可實現工裝的虛擬設計和仿真驗證。

四、主要應用領域

工程機械：挖掘機、起重機臂架、車架等大型結構件。

軌道交通：機車轉向架、車體鋼結構。

汽車制造：白車身分總成、底盤件、特種車輛框架。

航空航天：飛機機身框架、發動機支架等精和密部件。

船舶制造：小型分段、船用設備基座。

重型裝備：能源設備（風電、核電）、大型壓力容器外部附件。

機器人焊接單元：作為機器人工作站的基礎或定和位平臺，實現快速產品換型。

五、使用流程

工件分析與規劃：分析焊接件圖紙，確定定和位基準、夾緊點和焊接可達性。

三維模擬設計：在專用軟件或通用CAD中，利用元件庫進行虛擬裝配和干涉檢查。

平臺準備與拼接：根據尺寸選擇并拼接基礎平臺。

工裝搭建：按照設計方案，將各種功能模塊從下往上、從主到次安裝到平臺網格孔上。

工件裝夾與驗證：放置工件，進行夾緊，檢查定和位是否正確。

焊接作業。

拆卸與重組：焊接完成后，拆卸工件，并將工裝系統拆解，元件歸位，以備下次使用。

六、發展趨勢

智能化：與傳感器、視覺系統結合，實現自動定和位和夾緊。

輕量化與高強度材料：采用鋁合金等新材料，減輕重量，便于搬運。

更高精度與更大規格：滿足航空航天等超精和密領域和船舶等超大部件的需求。

云平臺與租賃模式：提供在線工裝設計服務和設備租賃，降低中小企業使用門檻。

總結

三維柔性焊接平臺 是現代制造業向 柔性化、精益化、敏捷化 轉型的關鍵工裝設備。它將焊接工裝從“消耗品”變成了可循環使用的“戰略資產”，特別適合多品種、小批量、高質量要求的焊接生產模式，是工業4.0和智能制造在工藝裝備層的重要體現。
